Рытье колодцев

Любой нормальный владелец загородного участка знает, что там нужно устраивать колодец. Это независимость от прихотей коммунальщиков. Это источник чистой воды для питья и бытовых нужд. Главное – соорудить его правильно. И может получиться, например, такой результат

Методы рытья

Самый логичный и лёгкий способ – наём бригады профессионалов. Стоимость этой услуги весьма прилична. Например 40-50 тыс. руб.

Можно провернуть все работы своими силами. Обязательно пригласите ассистентов, приготовьте необходимые инструменты, материалы и инвентарь.

Полезный совет!

Учитывайте, что рытьё колодцев – это работы очень высокой сложности. Любая ошибка может вызвать плачевные результаты. Поэтому объективно анализируйте свои возможности.

Так или иначе, требуется знать теоретические основы данной деятельности. У вас будет представление об алгоритме операций и их трудоёмкости. Если наймёте работников, сможете объективно контролировать их действия.

Создание колодца с самого нуля имеет такие стадии:

1. Решается вопрос с подходящим местом.
2. Земляные работы и монтаж.
3. Организация гидрозащиты колодезной шахты.
4. Ставится донный фильтр.
5. Обустраивается верхняя зона колодца.
6. По мере надобности – декоративная работа.

Выбор места

Бытует мнение, что в средней зоне в России место для колодца можно выбирать любое. Всё равно попадется водоносный слой. Но зачем нужно рытьё там, где подразумеваются максимальные трудозатраты, а выходит минимальная отдача? Если надёжные способы определить оптимальную зону для колодца.

Полезно изучить данную схему позиций грунтовых вод:

Так нужно знать, что такое подземные воды?

1. Верховодка. Расположение – до 4 м по глубине. Они не стабильны. Зависят от сезона и уровня осадков. В них много органических и химических элементов. Это плохой источник.
2. Грунтовые воды. Глубина – минимум 10 м. у них хорошая стабильность. Вода мощно профильтрована. Часто используются, как источники. Вода без напора. Уровень не должен меняться даже с учётом сезонов.
3. Артезианские воды. Глубина – минимум 30-40 м. Это основа для создания скважин.

Далее предложена стандартная схема колодца:

Поэтому главная задача здесь – найти  грунтовые воды. Действовать нужно так:

Сразу исключите зоны у туалетов, свалок, ям. Такие объекты должны быть отдалены от источника минимум на 50 м. Отдалённость колодца от построек – минимум 5 м.

Лучший результат можно получить с помощью разведочного бурения:

Но это сложная и трудоёмкая операция. Можно задействовать другие методики.

Лучше искать водоносное место в следующие временные промежутки:

1. Утро: 5-6 часов.
2. Вечер: с 18.00 до 19.00, с 22.00 до 23.00.
3. Ночь: 00.00 – 01.00.

Концентрируйте внимание на такие зоны:

1. Низины.
2. Там, где много росы.
3. Там, где очень насыщенный туман, идущий столбом.

Здесь важную роль играет сильная спсобность биолокации. На основе народного метода «лозоходства» можно действовать так:

Взять металлическую проволоку. Из неё устроить две идентичные рамки наподобие буквы «Г». Их возьмите в обе руки, в кулаки. Держать нужно свободно и не без спешки обойти участок. Там, где вода располагается близко, издели будут двигаться

Немало подсказок исходит и от растительности. Примеры:

1. Ива и берёза, и ольха, и мать-мачеха дают подсказки, что нужный слой рядом.
2. Сосна даёт понять обратное.

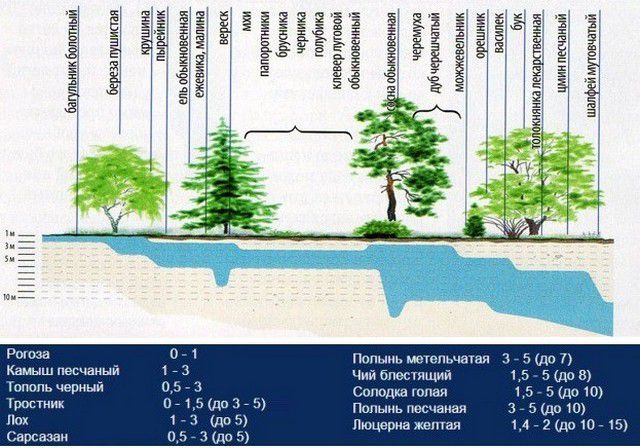

Можно изучить таблицу растительности по отношению к заветному источнику:

Есть и прочие варианты:

1. В летний тёплый денёк много комаров и мошек кружит над местами, подходящими для колодца.
2. Домашние животные в зной копают в таких местах скромные ямки.
3. С помощью красного дроблёного кирпича или силигаля. Такой материал просушивается в духовке, затем помещается в сухую неглазурованную ёмкость из глины, оборачивается в материал не из ткани. После чего скрупулёзно выясняется его масса. Затем эта ёмкость зарывается на изучаемом месте на 50 см. Это нужно сделать только в сухую погоду, в сухой земле. Можно так проверить одновременно несколько точек. Спустя сутки снова выясняется масса ёмкости. Где влаги материал поглотил больше всего, там и лучшее место.

Важно!

Подборка зоны для колодца идёт на основе всех возможных аспектов и по данным нескольких тестирований. Общий итог этих данных указывает оптимальную точку для последующих операций.

Необходимый инструмент и материалы

Многие полагают, что лучший период для рытья колодца – зимний. Ведь в это время грунтовые воды спокойны. Но рыть зимой очень неудобно, трудно и опасно. Исключение – создание колодцев глубиной в 10-15 м. Для вариантов со средней глубиной лучший период это: окончание лета – начало осени, до цикла дождей.

Необходимый инструментарий:

1. Пара лопат. Одна – штыковая. Вторая – совковая. У обеих укорочены черенки.
2. Средства для прохождения плотных грунтовых слоёв: кирка и лом.
3. Вёдра. В них поднимается выбранный грунт.
4. Тачка. В неё грунт отвозится в сторону.
5. Канаты. Нужны для подъёма п.3.
6. Стропы. Помогают вывешивать и ставить кольца из ж/б..
7. Тренога. Ставится над шахтой. На ней крепится подъёмный механизм. Это может быть лебёдка, ворот и т.д.
8. Средства для точнейшего слежения за вертикальностью проходки: отвесы и уровень.
9. Средства для страховки и обороны: специальный пояс с линем и каска.
10. Дренажный насос. Он откачивает поступающую воду.

Подходящие изделия

Сегодня для создания многих колодцев задействуются железобетонные кольца. Лучше использовать версии с замковой частью в одну четверть. Так изделия плотно прилегают друг к другу.

Стандартные параметры одного кольца:

1. Диаметр (D) внутренний – 1 м.
2. D внешний – 1,16 м.
3. Плотность стенки – 8 см.
4. Наибольшая высота – 90 см.
5. Масса – 600 кг.

Можно приобрести модификации с тем же D, но высотой 30, 50 или 60 см. На их стенках имеются отверстия для устройства стропов. Это удобно при помещении изделий в шахту.

Пример колец с разной высотой:

Ни в коем случае не покупайте изделия низкого качества, изделия с дефектами и уже бывшие в применении. Это довольно опасная экономия. Колодец из них может перекоситься, разорваться. У всего этого довольно мрачные последствия.

Сколько нужно колец? Это вопрос индивидуальный. Можно расспросить соседей про их колодец. Параметры на должны сильно поменяться. Здесь важно учитывать и колодезную конструкцию. Это высота водоносной составляющей, а также ствола и оголовка.

У колодцев из бетонных колец есть отличия по высоте. Может быть заполненный, неполный или совершенный вариант.

Процесс рытья и монтаж колец

Первая стадия – разметка на почве. Делается крестовина из пары реек. Её длина идентичная нужному D шахты.

Пример:

Если наружный D кольца 1,16 м, то шахта обозначается ориентировочно на 20-30 см шире. Получается D 135 – 145 см при открытой версии. При изолированной - требуется очень скромный зазор. Так кольцо устроится без перекосов.

Второй этап – ликвидируется верхний почвенный слой вместе с дёрном. Начинается проникновение в плотные грунтовые слои.

Весь объём устранённой земли минимум на 3 м относится от ямы. Можно осуществить её вывоз, например, на участок потенциального сооружения «альпийской горки».

При встрече с глиняным слоем, устранённую глину лучше хранить отдельно. Она ещё понадобится для гидрозащиты колодца.

D проходки, как и её вертикальность нужно постоянно контролировать:

После углубления на высоту начального кольца ставится тренога с подъёмными системами. А дальнейший ход работы может варьироваться.

Пример углубления для начального кольца:

Вариации действий:

1. Начальное кольцо ставится ровно. Рытьё идёт под него. И оно под собственной массой опускается. По степени его просадки ставится второе кольцо. Оно соединяется с первым с помощью скоб. И так работа движется прямо до необходимого слоя. Это закрытый вариант действий. Его часто используют на сложных, нестойких грунтах, с подземными «водоёмами».

Получается, что работает землекоп постоянно в кольце. Оно опускается с ними по степени выборки грунта.

Минус этого метода: Может попасться массивный валун. Если он попадет под стенку кольца, его сложно устранить.

Плюс: последующие кольца могут монтироваться без привлечения техники. Ведь монтаж всегда осуществляет вверху.

             2.  Открытый метод. Выкапывается шахта на всю длину с укладкой колец. Минусы:

                  а. Грунт устраняется в колоссальном количестве.

                  б. Очень сложный монтаж и соединение колец.

                  в. Нужно работать на серьёзной глубине. Есть риск осыпания и обвала стенок шахты. Особая опасность образуется с началом нестойких водоносных слоёв.

                  г. Стенку может пробить плавун – основа «верховодки».

Пример такой шахты:

            3. Комбинированный способ. Это оптимальное решение. Начальные кольца погружаются по                            открытой  методике. С первыми тревожными симптомами и признаками проявления верховодки на созданную глубину помещаются кольца. Дальше грунты устраняется по закрытой методике. Создаваемый ствол колодца плавно осаждается.

Обычно на практике реализуется п.3.

Когда намеченный слой достигнут, нужно осадить ствол на 1-2 кольца. Нередко приходится откачивать приходящую воду. При достижении данного слоя, стыковые части нижних колец, сразу герметизируются – применяются составы с цементом.

Пример:

Как лучше наращивать колодезный ствол? Нужно рассчитывать положение верхнего кольца. Оно примерно на 50 см превышает уровень земли. Такой оголовок можно оформить срубом или прочим методом. Над ним сделайте систему, поднимающую ведро.

Когда колодец отрыт полностью по намеченной глубине, из него откачивается вся вода для установки донного фильтра.

Установка донного фильтра

Данный компонент сохраняет чистоту воды в колодце. Ведь на его дне бьют ключи. Они могут поднимать грязь и песок. А если выплывет плывун с огромной концентрацией песка, колодец может быстро засохнуть.

Фильтр выбирается с учётом кондиций дна и его грунта.

Полезный совет!

Если дно образовано плотной глиной, и через неё хлещут родники, то в чистоте воды сомневаться не следует. Можно даже не ставить этот фильтр. Тем более он может негативно отразиться на дебете колодца. Скромное загрязнение можно устранить обычными бытовыми фильтрами.

Если основано из мягкой глины, его всегда будут размывать потоки приходящей воды. В воде становится много мути. Её можно забирать лишь из поверхностного слоя. Здесь крайне необходим фильтр.

Дл этой задачи на дне располагаются массивные камни или щебень 15-20 см. Дальнейший слой – гравийный. Фракция материала: 2-3 см, максимальная плотность – 15 см.

Финальный слой – речная галька. Плотность – до 15 см.

Это и есть собранный донный фильтр. Его совокупная толщина – 50 см.

Пример подходящего щебня:

Если дно песчаное и из него идёт вода, то образуется следующая угроза: всякое влияние на него поднимает песчаную массу вместе с водой. При таком раскладе в колодец не поставить насосную аппаратуру. Она быстро сломается из-за песка. Зато можно грамотно обустроить фильтр. Он не допустит обозначенного подъёма.

Сначала дно покрывается прочищенным речным песком. Варианты второго слоя: речная галька, гравий, шунгит. Максимальная величина – 1 см.

Завершающий слой – гравий с параметром от 5 см или такая же галька. Минимальная плотность каждого слоя – 15 см.

Если дно является плавуном, потребуется специальный щит из дерева. Для его создания сгодится осиновая или дубовая доска. Он вырезается ровно по параметрам колодезного дна. В нём нужно устроить много дырок. D каждой – 1 см. Щит обворачивается в геотекстильный материал и располагается на дне.

Щит не должен всплывать. Для этого он прессуется массивными камнями. А их покрывается гравийный слой минимум в 20-30 см.

Меры безопасности при рытье колодцев

У данной работы много специфик и угроз. Нужно строго соблюдать критерии безопасности:

1. Ограждение рабочей территории. Недопущение туда посторонних лиц и детей.
2. Устраненный грунт складируется от шахты дальше, чем на 3 м. Лучше сразу его убрать на безопасную дистанцию. В радиусе работ должны отсутствовать посторонние вещи и неприменяемые инструменты.
3. Все системы для поднятия грузов необходимо постоянной проверять перед стартом работ. Ещё необходимо тщательно контролировать кондиции всех канатов и стропов. Не помешает проверить и такелажные крюки. У всех грузоподъёмных механизмов должен присутствовать качественный стабильный тормоз и технология стопорения.
4. Вёдра или прочие ёмкости для поднятия грунта очень крепко привязываются к канатам. При трудах на глубине свыше 6 м они обеспечиваются страховкой.
5. При работе на дне нужно быть внимательнее. Там могут скапливаться газы, вызывающие удушье. Поэтому перед направлением работника в шахту тестируется воздух: туда опускают зажжённую свечу. Если она гаснет, шахту вентилируют. Затем повторяют тест.
6. Если не хватает кислорода в процессе работы, нужно устраивать принудительную вентиляцию. Обычно задействуется компрессор или прочий воздушный нагнетатель. Может даже сгодиться пылесос огромной мощности. Можно у шахты разместить металлическую печь. Её поддувало обязательно соединяется с трубой, помещённой на самую глубину шахты.
7. Когда землекоп трудится в шахте, его нужно голосом оповещать о движущихся предметах: вниз или вверх. У землекопа обязательно должна быть оборонительная каска. Нужно организовать условия для его возможной и быстрой эвакуации.
8. Когда работа идёт по методике насаждения колец, то неизолированная верхняя крайняя сторона шахты не должна превышать 1 м. При симптомах слабой стойкости стенок шахты, трудовая деятельность сразу останавливается. Необходимо выяснить причины неустойчивости и решить, как их устранять.

Стоимость рытья колодцев

Как правило, качественное рытье колодце обеспечивают бригады квалифицированных специалистов. Тем более они применяются надёжное оборудование. А новичок вряд ли осилит выполнение такой задачи.

Из этого вытекает логичный вопрос - Сколько стоит такая работа? Необходимо знать факторы, определяющую её стоимость.

В России оплата такой деятельности составляет минимум 50 000 руб. Здесь немалое значение имеет и регион работ.

Факторы, обуславливающие расходы на эти работы, таковы:

1. Тип почвы и её качество. Это обуславливает степень трудоёмкости рытья. Чем почва плотнее и каменистее, тем сложнее и дороже работы.
2. Глубина шахты. Если грунтовые воды глубоко, значит и рыть сооружение сложнее, и расхода на материалы больше. Лучшая глубина – 15 м.
3. Метод рытья. Открытый, закрытый, комбинированный. Задействуется ли спецтехника. Тот же принцип – больше глубина – больше расходов.
4. Каркас. Обычно это кольца из ж/б, камень или кирпич. Учитываются траты на герметизацию и закрепление.
5. Откачка воды.
6. Создания фильтра. Чем он сложнее, тем больше траты.
7. Создания защитных конструкций. Это может быть домик или навес.
8. Применение спецтехники для подъёма и спуска.

Также цена работ обуславливается видом задуманного колодца. А виды таковы:

1. Ключевой. Самое простое решение по времени и расходам. Нужен выход источника на поверхность. Подготавливается площадка для колодца. В почве создаётся углубление. Ставится каркас из дерева или бетона.

Его нижний край располагается под уровнем воды. К колодцу монтируются отводы воды и накопительный блок (ёмкость). Фильтр делается из песка, щебня или гальки. Минимальный слой -15 см.

      2. Шахта. Её стенки обшиваются камнем, кирпичом, деревом или бетоном. Первый вариант обшивки требует солидных  расходов. Второй – огромных усилий и времени. У третьего слабый срок службы.

Самый популярный вариант – бетонные кольца. Они могут служить до 50 лет. Обычный диаметр: 80 – 120 см. Ценовой спектр одного изделия: 2000 – 3000 руб.

Далее предлагается пример затрат на колодец-шахту, имеющий глубину 8 м.

Нужно 10 колец. Получается 20000 руб.

Средний ценник на рытьё шахты и монтаж одного изделия – 1900 руб. Получается 19000 на всё сооружение.

Для фильтра применяется галька. Ещё нужен цемент и герметик. Это – 2000 руб.

Насос для откачки воды – 1500 руб.

Устройство фильтра и устранение лишней воды – 8000 руб.

Тип защиты колодца от осадков – домик. Цена – 7000 руб.

Вывоз грунта зависит от числа колец. С одного изделия – 1000 руб. Таким образом, средний ценник такого колодца – 67500 руб.

Бурение. Критерии и методы

Бурение колодцев основывается на погружении бура. Им являются стальные трубы нужного диаметра (D). Углубление продолжается до 10-15 м. Там обычно сосредоточен водоносный слой.

Бурение всё чаще проводится машинным способом.

Его особенность – вращательный процесс. По колодезному стволу сверху вниз следует промывочное средство.

Плюсы метода:

1. Разная глубина.

2. Серьёзный дебет колодца.

Обратная промывка

Плюсы:

1. Высокая эффективность водоносного слоя.
2. Качественный отбор воды.

Минус – солидная стоимость.

Важно!

Метод больше актуален для компаний, которым нужны огромные воды. Срок службы скважина – 20 лет.

Особые составы.

Бурение можно првоести специальными составами. Это отличный вариант для песчаных грунтов. Часто используется гепан. Они отлично фиксирует ствол скважины. И водоносный слой хаарктеризуется водоотдачей.

Ручная методика

Её плюсы связаны с минимальными тратами. И нет разрушения проходимого грунта. Эксплуатационный срок скважины – 10 лет при постоянном применении.

Для операции задействуется специальный бур. В его конструкцию входят:

1. Вертлюга. Насаживается на верхнюю сторону стержня. Она управляет буром. Наконечник с кольцом имеет отверстие для вращательных действий бура.
2. Стержень. Толщина – 5 см. Форма – квадратная. Материал – сталь.
3. Инструмент с резьбой. Её тип - конус. Он нанизывается на стрежневую муфту. Материал – сталь.

Бур вращается с вышки или настила из досок. Чтобы не засорить шахту он размещается в трубе, чей D значительно превышает D бура. По вращениям бура внутри скважинного пространства на обсадной трубе (ОТ) размещаются ещё одни трубы.

Требуется вертикальная позиция бура. Для этого на почве монтируется плотная доска с дыркой. D этой дырк = D ОТ. Над доской располагается тренога с зафиксированным блоком. На ней формируется настил. С него и следует ввинчивать ОТ.

Подбор инструментов

Он происходит минимум за сутки до работ на основе данных грунта. Если пески характеризуются сухостью и влажностью, лучше задействовать желонки и ложки. Начальная стадия проходит в ОТ. Инструмент не покидает её рамки.

Если в почве много гравия, идёт работа с желонком и долотом.

Если она насыщена глиной: тот же состав + змеевик и ложка. ОТ не нужна.

Средние и твёрдые почвы бурятся ударным методом: используется штанга или канат. Чтобы сделать колодец серьёзной глубины, лучше отдать предпочтение канату.

Нередко в работе участвуют бурильно-насосные установки (БНУ). Чтобы уберечь насос от грязи, применяют фильтры. Их виды:

1. Сетчатый. Это труба проволокой. Материал проволоки – латунь. Над ней устроена сетка.
2. Щелевой. Стальная труба дырочками. Форма дырочек – прямоугольники.
3. Дырчатый. Как п.2, только дырочки круглые, их радиус различен.

Меры безопасности при бурении колодца

1. Скважина ведётся строго перпендикулярно к подземным водам. Грунт в твёрдой почве периодически смачивается. В вязкой – применяется змеевик. Бур идёт в конце операции.
2. Для самостоятельных работ лучше применять БНУ «БН-3». У него богатый функционал. Динамика бурения – 2 м/ч.
3. Перед помещением фильтра очищается скважина, вычисляется её глубина. Фильтр опускается на трубах из водопровода. Их длина идентична глубине данной скважины. Затем фильтр обнажается с помощью приподнимания ОТ.
4. Место для скважины должно быть очень удобным. Функциональная площадь – свыше 3/9 кв.м. БНУ лучше ставить подальше от фундамента и коммуникаций, минимум на 4 м.

Пробурить колодец можно и за день. Главное: правильный подбор инструментов и определение качеств грунта. У каждой методики бурения есть свои плюсы и минусы. Её выбор обусловлен рабочими целями и условиями.

Стоимость бурения

Сегодня есть немало компаний, проводящих бурение специальной машиной и прочим оборудованием. Есть варианты «под ключ». Они помогают в выборе участка, оптимального для работ. Формируется цена за метр бурения.

Очень важно сотрудничать с надёжной компанией.

В различных регионах ценник работ отличается. Ведь воды залегают на разной глубине. В какой-то зоне нужно 2 дня, чтобы достичь нужного слоя, где-то на это уходит неделя. И первый фактор, от которого складывается цена, это именно место.

Другие факторы:

1. Состав почвы.
2. Степень её твёрдости.
3. Дистанцированность территории.

Ценник работ включает в себя:

1. Металлические трубы для обсадки 12,7 см, ПНД-125 и 135.
2. Фильтр жёсткого очищения (при надобности).
3. Расходный материал.
4. Прокачка до появления светлой воды. Вычисление дебета колодца (скважины).
5. Лабораторные анализы воды (для версий глубиной свыше 40 м).
6. Выдача специального документа – паспорта.
7. Траты на транспорт.

Выезд эксперта для оценки зоны – бесплатно. Ещё производится пробное бурение. Это тестирование зоны на пригодность и изучение качеств грунта.

Скважину на воду можно заказать песчаной или артезианской.

Первую сделать недорого. И вода получается достойного качества. Но эта версия служит недолго и даёт малые объёмы воды. К тому же часто засоряет фильтр.

Её по-другому ещё называют абиссинским колодцем.

 Вторая более выгодна. Получается вода превосходного качества. Срок службы данной версии – 15-50 лет. По объёмам воды нет ограничений.

Далее предложена сравнительная таблица по районам. Взята за пример Ленинградская область.

Другой пример:

Екатеринбург. 1 метр обходится в 1300 руб. Можно заказать спектр дренажных работ. Для этого предлагает ямобур.

Средний ценник по Свердловской области – 900 руб за метр.

Заказ абиссинского колодца сегодня не менее популярен, особенно среди владельцев небольших участков.

Средняя цена вопроса – 900 руб за м. Труба обсадная обычно применяется из пластика, её D = 16 см. Стоимость одного её метра – 600 руб.

Ещё ставится стальная труба. Её D = 15,9 см. Цена 1 м – 950 руб.

При таком раскладе абиссинский колодец глубиной на 20 м возводится за 49000 руб.

Также часто применяется бурение колодца под кольца. Здесь имеют значение:

1. Задуманная глубина сооружения.
2. Параметры колец.
3. Применение материалов для фильтра и герметизации.
4. Оплата бурения.

Если взять за пример ту же глубину на 20 м, это 900 х 20 = 18000 руб за бурение.

Одно кольцо – 2500 руб. Его высота – 100 см.

Нужно 10 колец. Получается 25000 рублей + расходы на материалы для фильтра

Сравнение бурения и рытья колодца.

Чтобы наглядно сопоставить эти два метода, предложена следующая таблица.

++ - превосходное качество

Ещё для бурения нужно больше пространства, так обеспечивается подъезд техники.

Также на сайте есть информация о такой услуге, как копка колодцев в городе Волоколамск.
